Drehfedern / Torsionsfedern - Edelstahl
Bestellen Sie Montag bis Donnerstag vor 15:30 Uhr und Freitag vor 14:45 Uhr. Dann versenden wir die Ware am selben Tag mit voraussichtlicher Lieferung innerhalb von 2-4 Tagen. Dies gilt für alle am Lager geführten Drehfedern.
Sehen Sie unsere große Auswahl an Edelstahl-Torsionsfedern. Klicken Sie auf den Warenkorb neben dem gewünschten Artikel, um Mengenrabatte und Preise anzuzeigen.
Mit den Sortier-Schiebereglern unten können Sie einfach und schnell navigieren.
Torsionsfedern kommen zum Einsatz, wo ein Drehmoment erzeugt werden muss oder Rotationsenergie in einer Konstruktion angehäuft werden soll. Eine Torsionsfeder wird in der Regel auf einer Achse montiert. Die Achse ist so dimensioniert, dass gerade genügend Abstand zwischen Achse und Innenseite des Federkörpers ist. Es darf weder zu viel noch zu wenig Luft zwischen Schenkel und Federkörper sein. Ist zu viel Luft, kann der Federkörper kollabieren und wenn zu wenig Luft ist, kann der Federkörper bei Belastung am Schenkel blockieren.
Eine Torsionsfeder muss immer in Richtung des Federdrahts belastet werden, damit der Federkörper geschlossen wird. Gewählt werden kann zwischen rechts- und linksgewickelten Federn, so dass sie paarweise auf einer Achse angeordnet werden können.
Wir bieten Drehfedern aus Edelstahl mit vier unterschiedlichen Beinstellungen an. Falls eine anderweitige Beinstellung gewünscht ist, finden Sie vielleicht in unserer Serie aus Pianodraht, wonach Sie suchen. Mehr erfahren.

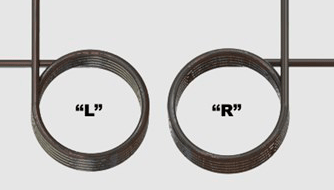

Artikelnummern mit dem Zusatz „R“ stehen für rechtsgewickelt.
Artikelnummern mit dem Zusatz „L“ stehen für linksgewickelt.

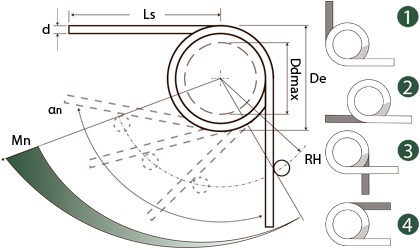

| Preise anzeigen - In den Warenkorb | Material | d Drahtdicke (mm) |
De Außen durch-messer (mm) |
Di Innen durch-messer (mm) |
Ddmax Max. Dorn (mm) |
n Anzahl elastische Windungen (Stck.) |
Ls1 Beinlänge (mm) |
αn Max. Drehung (Grad) |
Bein position | Mn Max. Drehmoment (N mm) |
Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Edelstahl 302 | 0,30 | 2,36 | 1,76 | 1,40 | 2,25 | 9,50 | 90,00 | 1,00 | 5,31 | T012-090-055L |
|
|
||||
| Edelstahl 302 | 0,30 | 2,36 | 1,76 | 1,40 | 2,25 | 9,50 | 90,00 | 1,00 | 5,31 | T012-090-055R |
|
|
||||
| Edelstahl 302 | 0,30 | 2,59 | 1,99 | 1,57 | 8,75 | 9,50 | 270,00 | 3,00 | 5,31 | T012-270-062L |
|
|
||||
| Edelstahl 302 | 0,30 | 2,59 | 1,99 | 1,57 | 8,75 | 9,50 | 270,00 | 3,00 | 5,31 | T012-270-062R |
|
|
||||
| Edelstahl 302 | 0,30 | 2,77 | 2,17 | 1,70 | 5,00 | 9,50 | 180,00 | 2,00 | 5,31 | T012-180-067L |
|
|
||||
| Edelstahl 302 | 0,30 | 2,77 | 2,17 | 1,70 | 5,00 | 9,50 | 180,00 | 2,00 | 5,31 | T012-180-067R |
|
|
||||
| Edelstahl 302 | 0,30 | 4,22 | 3,62 | 2,77 | 3,00 | 12,70 | 180,00 | 2,00 | 5,31 | T012-180-109L |
|
|
||||
| Edelstahl 302 | 0,30 | 4,22 | 3,62 | 2,77 | 3,00 | 12,70 | 180,00 | 2,00 | 5,31 | T012-180-109R |
|
|
||||
| Edelstahl 302 | 0,30 | 4,32 | 3,72 | 2,77 | 4,75 | 12,70 | 270,00 | 3,00 | 5,31 | T012-270-109L |
|
|
||||
| Edelstahl 302 | 0,30 | 4,32 | 3,72 | 2,77 | 4,75 | 12,70 | 270,00 | 3,00 | 5,31 | T012-270-109R |
|
|
- T012-090-055LVorrätig: 1.192
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 2,36Di - Innen durch-messer (mm) 1,76Ddmax - Max. Dorn (mm) 1,40n - Anzahl elastische Windungen (Stck.) 2,25Ls1 - Beinlänge (mm) 9,50αn - Max. Drehung (Grad) 90,00Bein position 1,00Mn - Max. Drehmoment (N mm) 5,31
- T012-090-055RVorrätig: 1.053
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 2,36Di - Innen durch-messer (mm) 1,76Ddmax - Max. Dorn (mm) 1,40n - Anzahl elastische Windungen (Stck.) 2,25Ls1 - Beinlänge (mm) 9,50αn - Max. Drehung (Grad) 90,00Bein position 1,00Mn - Max. Drehmoment (N mm) 5,31
- T012-270-062LVorrätig: 1.407
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 2,59Di - Innen durch-messer (mm) 1,99Ddmax - Max. Dorn (mm) 1,57n - Anzahl elastische Windungen (Stck.) 8,75Ls1 - Beinlänge (mm) 9,50αn - Max. Drehung (Grad) 270,00Bein position 3,00Mn - Max. Drehmoment (N mm) 5,31
- T012-270-062RVorrätig: 405
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 2,59Di - Innen durch-messer (mm) 1,99Ddmax - Max. Dorn (mm) 1,57n - Anzahl elastische Windungen (Stck.) 8,75Ls1 - Beinlänge (mm) 9,50αn - Max. Drehung (Grad) 270,00Bein position 3,00Mn - Max. Drehmoment (N mm) 5,31
- T012-180-067LVorrätig: 240
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 2,77Di - Innen durch-messer (mm) 2,17Ddmax - Max. Dorn (mm) 1,70n - Anzahl elastische Windungen (Stck.) 5,00Ls1 - Beinlänge (mm) 9,50αn - Max. Drehung (Grad) 180,00Bein position 2,00Mn - Max. Drehmoment (N mm) 5,31
- T012-180-067RVorrätig: 658
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 2,77Di - Innen durch-messer (mm) 2,17Ddmax - Max. Dorn (mm) 1,70n - Anzahl elastische Windungen (Stck.) 5,00Ls1 - Beinlänge (mm) 9,50αn - Max. Drehung (Grad) 180,00Bein position 2,00Mn - Max. Drehmoment (N mm) 5,31
- T012-180-109LVorrätig: 255
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 4,22Di - Innen durch-messer (mm) 3,62Ddmax - Max. Dorn (mm) 2,77n - Anzahl elastische Windungen (Stck.) 3,00Ls1 - Beinlänge (mm) 12,70αn - Max. Drehung (Grad) 180,00Bein position 2,00Mn - Max. Drehmoment (N mm) 5,31
- T012-180-109RVorrätig: 90
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 4,22Di - Innen durch-messer (mm) 3,62Ddmax - Max. Dorn (mm) 2,77n - Anzahl elastische Windungen (Stck.) 3,00Ls1 - Beinlänge (mm) 12,70αn - Max. Drehung (Grad) 180,00Bein position 2,00Mn - Max. Drehmoment (N mm) 5,31
- T012-270-109LVorrätig: 1.121
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 4,32Di - Innen durch-messer (mm) 3,72Ddmax - Max. Dorn (mm) 2,77n - Anzahl elastische Windungen (Stck.) 4,75Ls1 - Beinlänge (mm) 12,70αn - Max. Drehung (Grad) 270,00Bein position 3,00Mn - Max. Drehmoment (N mm) 5,31
- T012-270-109RVorrätig: 495
Material Edelstahl 302d - Drahtdicke (mm) 0,30De - Außen durch-messer (mm) 4,32Di - Innen durch-messer (mm) 3,72Ddmax - Max. Dorn (mm) 2,77n - Anzahl elastische Windungen (Stck.) 4,75Ls1 - Beinlänge (mm) 12,70αn - Max. Drehung (Grad) 270,00Bein position 3,00Mn - Max. Drehmoment (N mm) 5,31
Edelstahl:
DIN 17224 AISI 302 WERKSTOFF NR. 1.4310 EN Norm 10270-3
Arbeitstemperatur zwischen -200 ºC und +250 ºC
Toleranzen beim Moment: +/- 10 %
Toleranzen beim Außendurchmesser (De): +/- 5 %
Wenn Sie für Federn Datenblätter im PDF-Format oder 3D-CAD-Zeichnungen im .step-, .iges- oder .sat-Format wünschen, können Sie diese kostenlos herunterladen, indem Sie auf das 3D-CAD-Symbol neben der Artikelnummer in der Tabelle klicken.
Artikelnummern mit dem Zusatz „R“ stehen für rechtsgewickelt.
Artikelnummern mit dem Zusatz „L“ stehen für linksgewickelt.
Die Lebensdauer einer Feder ist im Allgemeinen sehr schwer zu definieren. Es kommen äußerst viele Parameter ins Spiel, und es ist daher unmöglich, eine Lebensdauer zu definieren.
Zu den Parametern, die einen großen Einfluss auf die Lebensdauer haben, gehören: Einbau, Einbaumethode, Anzahl der Bewegungen, Vibrationen, Schockeffekte, Verdrehung, Federweglänge, nicht-axialer Federweg, Temperatur, Verschleiß gegen andere Oberflächen, Anwendungsumgebung, eventuelle Reinigungsmittel, seitliche Einwirkungen usw.
Bei maximaler oder darüber hinaus gehender Belastung ist die Lebensdauer der Feder nur kurz und sie kann dauerhaft deformiert werden.
