Gasdruckfeder Arretierung - schwarz

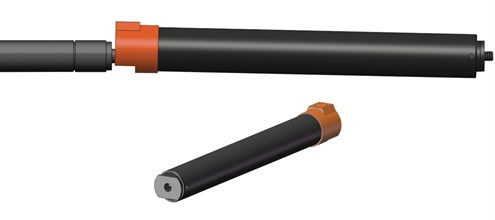

Arretierungen dienen in Konstruktionen mit Gasfedern als Schutzvorrichtung. Eine Arretierung verhindert ein unerwartetes Schließen der Gasfeder. Dies kann bei einem Windstoß, Deformation der Gasfeder, undichten Dichtungen, Überlastung der Konstruktion u. a. geschehen. Man muss per Hand auf die Arretierung drücken, um die Gasfeder zusammendrücken zu können. Arretierungen sollten immer dort als Sicherheit verwendet werden, wo Objekte auf Personen oder Konstruktionen fallen und Schaden verursachen können.
Einkaufsoptionen
Shopping-Möglichkeiten

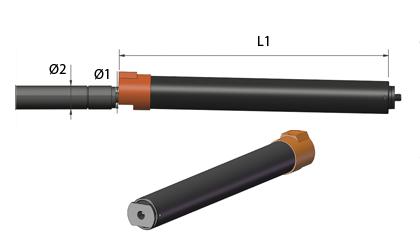

| Preise anzeigen - In den Warenkorb | Material | Ø1 Passend zur Kolbengröße (mm) |
Ø2 Passend zur Zylindergröße (mm) |
L1 Passend für Hublänge (mm) |
Artikelnummer | Lager-bestand | Technische Zeichnung | Lesen Sie mehr | 3D CAD | |
|---|---|---|---|---|---|---|---|---|---|---|
| Schwarz lackierter Stahl | 6,00 | 15,00 | 80,00 | LTN-6-80 |
|
|
||||
| Schwarz lackierter Stahl | 6,00 | 15,00 | 100,00 | LTN-6-100 |
|
|
||||
| Schwarz lackierter Stahl | 6,00 | 15,00 | 150,00 | LTN-6-150 |
|
|
||||
| Schwarz lackierter Stahl | 6,00 | 15,00 | 200,00 | LTN-6-200 |
|
|
||||
| Schwarz lackierter Stahl | 8,00 | 18,00 | 100,00 | LTN-8-100 |
|
|
||||
| Schwarz lackierter Stahl | 8,00 | 18,00 | 150,00 | LTN-8-150 |
|
|
||||
| Schwarz lackierter Stahl | 8,00 | 18,00 | 200,00 | LTN-8-200 |
|
|
||||
| Schwarz lackierter Stahl | 8,00 | 18,00 | 250,00 | LTN-8-250 |
|
|
||||
| Schwarz lackierter Stahl | 10,00 | 23,00 | 100,00 | LTN-10-100 |
|
|
||||
| Schwarz lackierter Stahl | 10,00 | 23,00 | 150,00 | LTN-10-150 |
|
|
- LTN-6-80Vorrätig: 111
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 6,00Ø2 - Passend zur Zylindergröße (mm) 15,00L1 - Passend für Hublänge (mm) 80,00
- LTN-6-100Vorrätig: 89
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 6,00Ø2 - Passend zur Zylindergröße (mm) 15,00L1 - Passend für Hublänge (mm) 100,00
- LTN-6-150Vorrätig: 88
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 6,00Ø2 - Passend zur Zylindergröße (mm) 15,00L1 - Passend für Hublänge (mm) 150,00
- LTN-6-200Vorrätig: 83
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 6,00Ø2 - Passend zur Zylindergröße (mm) 15,00L1 - Passend für Hublänge (mm) 200,00
- LTN-8-100Vorrätig: 86
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 8,00Ø2 - Passend zur Zylindergröße (mm) 18,00L1 - Passend für Hublänge (mm) 100,00
- LTN-8-150Vorrätig: 299
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 8,00Ø2 - Passend zur Zylindergröße (mm) 18,00L1 - Passend für Hublänge (mm) 150,00
- LTN-8-200Vorrätig: 372
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 8,00Ø2 - Passend zur Zylindergröße (mm) 18,00L1 - Passend für Hublänge (mm) 200,00
- LTN-8-250Vorrätig: 291
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 8,00Ø2 - Passend zur Zylindergröße (mm) 18,00L1 - Passend für Hublänge (mm) 250,00
- LTN-10-100Vorrätig: 248
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 10,00Ø2 - Passend zur Zylindergröße (mm) 23,00L1 - Passend für Hublänge (mm) 100,00
- LTN-10-150Vorrätig: 219
Material Schwarz lackierter StahlØ1 - Passend zur Kolbengröße (mm) 10,00Ø2 - Passend zur Zylindergröße (mm) 23,00L1 - Passend für Hublänge (mm) 150,00
Material
Die schwarze Version ist epoxy-pulverbeschichtet und damit widerstandsfähig gegen Korrosion.
Montage und Verwendung
Die Arretierung sorgt dafür, dass äußere Einwirkungen wie Wind, Aufprall, Stöße u. dergl. nicht dazu führen, dass z. B. ein Deckel schließt und eine Gefahr für Verletzungen oder Sachschäden entsteht.
Die Funktion der Arretierung kann einfach durch seitlichen Druck auf die Arretierung aufgehoben werden.

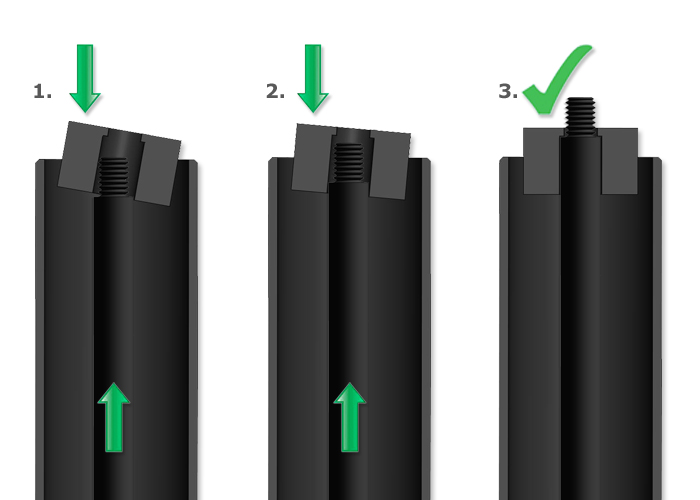

- Bei der Montage der Arretierung an der Gasfeder kann es schwierig sein, das Gewinde der Kolbenstange durch das Endstück an der Arretierung zu führen. Das liegt an dem federbelasteten Endstück, welches zur Seite kippt, um eine korrekte Federfunktion zu gewährleisten, nachdem die Montage abgeschlossen ist.
- Auf den höchsten Punkt des Endstücks drücken und dabei die Kolbenstange durch das Loch im Endstück führen. Gasfedern mit 6 mm Kolbenstange ans Endstück anschrauben.
- Die Montage der Arretierung ist nun korrekt und das Endfitting kann montiert werden.
