Gaszugfedern

Gaszugfedern mit Gewinde

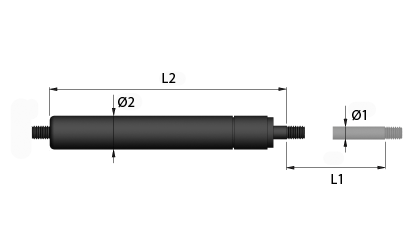

Technische Zeichnung - Gaszugfedern mit Gewinde

Bestellen Sie Montag bis Donnerstag vor 15:30 Uhr und Freitag vor 14:45 Uhr. Dann versenden wir die Ware am selben Tag mit voraussichtlicher Lieferung innerhalb von 2-4 Tagen. Dies gilt für alle am Lager geführten Gaszugfedern.

Klicken Sie auf den Warenkorb neben dem gewünschten Artikel, um Mengenrabatte und Preise anzuzeigen.

Mit den Sortier-Schiebereglern unten können Sie einfach und schnell navigieren.

Was ist eine Gaszugfeder?


Gaszugfedern arbeiten entgegengesetzt zu den herkömmlichen Gasdruckfedern. Die Kolbenstange befindet sich im unbelastetem Zustand im Zylinder. Wenn die Kolbenstange belastet und herausgezogen wird, versucht die Kraft, die Kolbenstange zurück in den Zylinder zu ziehen.

Gaszugfedern aus schwarz lackiertem Stahl


Der Zylinder der Gaszugfeder ist schwarz lackiert. Die Kolbenstange ist nitriert, was einen mäßigen Rostschutz bietet. Wir empfehlen jedoch, diese Gaszugfedern in feuchter Umgebung nicht zu verwenden.

Gaszugfedern aus säurebeständigem Edelstahl mit lebensmittelzugelassenem (FDA) Öl


Unsere rostfreien Gasfedern erhalten Sie nur in bester Qualität. Die Gaszugfedern können in der Lebensmittelindustrie eingesetzt werden, da sie aggressiven Reinigungsmitteln standhalten. Gleichzeitig wird in unseren Edelstahl-Gaszugfedern lebensmittelzugelassenes (FDA) Öl (Omnilube FGH 1046) verwendet.

Wartung der Gasfeder


Die Kolbenstange ist schmierungs- und wartungsfrei. Soll die Gasfeder in unreiner Umgebung eingesetzt werden, kann sie mit einem Gummibalg geschützt werden. Mehr erfahren

23-70024-description

Edelstahl 316

23-70021-description

Schwarz lackierter Stahl

Einkaufsoptionen
Shopping-Möglichkeiten
Ø1 - Kolbenstange Durchmesser (mm)
Ø2 - Zylinder Durchmesser (mm)
L1 - Hublänge (mm) (+/- 2 mm)
F - Kraft (N)
L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm)

Artikel 1-10 von 462

Absteigend sortieren
Preise anzeigen - In den Warenkorb Material Ø1
Kolbenstange Durchmesser (mm)
Ø2
Zylinder Durchmesser (mm)
L1
Hublänge (mm) (+/- 2 mm)
F
Kraft (N)
L2
Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm)
G
Anschlußgewinde (M)
K
Kraft Quotient
Artikelnummer Lager-bestand Technische Zeichnung Lesen Sie mehr 3D CAD
Schwarz lackierter Stahl 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100 TGF-8-20-100
Edelstahl 316 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-316 TGF-8-20-100-316
Schwarz lackierter Stahl 8,00 22,00 20,00 100,00 100,00 6,00 1,30 TGF-8-20-100-T TGF-8-20-100-T
Schwarz lackierter Stahl 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150 TGF-8-20-150
Edelstahl 316 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-316 TGF-8-20-150-316
Schwarz lackierter Stahl 8,00 22,00 20,00 150,00 100,00 6,00 1,30 TGF-8-20-150-T TGF-8-20-150-T
Schwarz lackierter Stahl 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200 TGF-8-20-200
Edelstahl 316 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-316 TGF-8-20-200-316
Schwarz lackierter Stahl 8,00 22,00 20,00 200,00 100,00 6,00 1,30 TGF-8-20-200-T TGF-8-20-200-T
Schwarz lackierter Stahl 8,00 22,00 20,00 250,00 100,00 6,00 1,30 TGF-8-20-250 TGF-8-20-250
  1. TGF-8-20-100
    Vorrätig: 88
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 100,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  2. TGF-8-20-100-316
    Vorrätig: 112
    Material Edelstahl 316
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 100,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  3. TGF-8-20-100-T
    Vorrätig: 50
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 100,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  4. TGF-8-20-150
    Vorrätig: 98
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 150,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  5. TGF-8-20-150-316
    Vorrätig: 14
    Material Edelstahl 316
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 150,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  6. TGF-8-20-150-T
    Vorrätig: 56
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 150,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  7. TGF-8-20-200
    Vorrätig: 98
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 200,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  8. TGF-8-20-200-316
    Vorrätig: 14
    Material Edelstahl 316
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 200,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  9. TGF-8-20-200-T
    Vorrätig: 53
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 200,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
  10. TGF-8-20-250
    Vorrätig: 100
    Material Schwarz lackierter Stahl
    Ø1 - Kolbenstange Durchmesser (mm) 8,00
    Ø2 - Zylinder Durchmesser (mm) 22,00
    L1 - Hublänge (mm) (+/- 2 mm) 20,00
    F - Kraft (N) 250,00
    L2 - Unbelastete Länge zwischen Gewinde (mm) (+/- 3 mm) 100,00
    G - Anschlußgewinde (M) 6,00
    K - Kraft Quotient 1,30
Seite
pro Seite
Material
Gaszugfedern aus schwarz lackiertem Stahl


Zylinder: Geschweißtes kaltgeformtes Rohr EN 10305-3 ST37 / S14

Kolbenstange: C35R . Der Zylinder ist seidenmatt schwarz lackiert und die Kolbenstange wurde einer Plasma-Nitrid-Behandlung unterzogen, was die Oberfläche sehr verschleißfest und einen moderaten Rostschutz bietet. Die Behandlung kann jedoch eine rostfreie Gasfeder nicht ersetzen.

Öl: Das Öl ist ein handelsübliches Schmieröl, jedoch ohne Lebensmittelzulassung.

Gas: Stickstoff N2 Std.
Atmosphärische Luft enthält 78,09 % Stickstoff und ist die Grundlage für die Herstellung von Stickstoff, der durch die Destillation flüssiger Luft gewonnen wird.
Stickstoff ist geruchlos, farblos, ungiftig, nicht brennbar.

Gaszugfedern aus Edelstahl


Zylinder und Kolbenstange: Rostfreie Gasfedern sind aus nicht-rostendem AISI 316 Material hergestellt.

Öl: Das Öl ist für Lebensmittel zugelassen. (Omnilube FGH 1046)

Gas: Stickstoff N2 Std.
Atmosphärische Luft enthält 78,09 % Stickstoff und ist die Grundlage für die Herstellung von Stickstoff, der durch die Destillation flüssiger Luft gewonnen wird.
Stickstoff ist geruchlos, farblos, ungiftig, nicht brennbar.

Toleranzen

Gesamtlänge (L2): +/- 3 mm

Hublänge (L1): +/- 2 mm

Maximalkraft (Fn): +/- 10 %

Sicherheit

Gasfedern enthalten Stickstoff-Gas unter hohem Druck. Dies ist eine Gasart, die nicht brennen/explodieren kann, und es ist kein Atemgift. Es darf unter keinen Umständen versucht werden, die Gasfeder zu öffnen oder neu zu füllen - dies ist ein sehr gefährlicher Vorgang auf Grund des hohen Drucks! Es ist unter keinen Umständen erlaubt, eine Gasfeder zu verbrennen, zu öffnen, zu quetschen oder einzubeulen, auch Schweißarbeiten an der Zylinderoberfläche sind nicht zulässig. Die Kolbenstange darf nicht geritzt, beschichtet oder gebogen werden.

Normale Gasfedern dürfen niemals als Sicherheitsvorrichtung verwendet werden. Wenn die Beschädigung einer Gasfeder Personenschäden verursachen kann, sind zu deren Vermeidung Sicherheitsmaßnahmen zu ergreifen oder eine Sicherheitsgasfeder zu verwenden. Rufen Sie uns an, wenn Sie weitere Informationen wünschen. Wenn die von Gasfedern gehaltene Konstruktion beim Entweichen von Gas Personen verletzen kann, muss ein zusätzlicher Schutz eingerichtet werden, um Personenschäden zu vermeiden. Bei manchen Konstruktionen können Arretierungen für Gasfedern verwendet werden. Dies sichert die Konstruktion bei einem plötzlichen Druckabfall in den Gasfedern.

Instandhaltung

Kein Schmieren der Kolbenstange, dank wartungsfreier Gasfedern im Angebot

Temperatureinfluss der Kraft

Gasfedern werden bei 20 °C gefüllt, und daher wird die Anfangskraft bei 20 °C gemessen.

Die Kraft ändert sich um ca. 3-3,5 % je 10 Grad. Je kälter es ist, desto schwächer wird die Gasfeder. Unsere Gasfedern funktionieren am besten bei Temperaturen zwischen -30° C und +80° C. Die Verwendung der Federn bei Temperaturen in der Nähe dieser Grenzwerte führt zu einer veränderten Kraft und eine maximale Nutzung kann nicht empfohlen werden.

Einbau und Verwendung

Die Gaszugfedern enthalten statt Öl ein spezielles Fett als Schmiermittel. Diese Art der Schmierung gewährleistet, dass Dichtungen usw. bei Lagerung und Einbau in jedem beliebigen Winkel geschmiert bleiben. Gaszugfedern haben keine Dämpfung. Es wird jedoch empfohlen, die Gaszugfeder mit der Kolbenstange nach oben einzubauen.

Lebensspanne

Gasfedern sind dafür ausgelegt, bei einer Umgebungstemperatur von 20 °C maximal 5 Hübe pro Minute auszuführen. Eine Überschreitung dieser Zahl führt zu Wärmebildung im Gasfederinneren, was wiederum undichte Zylinderdichtungen zur Folge haben kann.

Gasfedern verlieren im Laufe der Zeit leicht an Druck im Vergleich zum ursprünglichen Druck zum Zeitpunkt des Einbaus. Es ist mit einem Druckverlust von bis zu 10 % zu rechnen.

Verwenden Sie stets den kürzest möglichen Kolbenhub und wählen Sie stets den größtmöglichen Zylinderdurchmesser – dadurch verlängert sich die Lebensdauer. Lange und dünne Gasfedern sind wesentlich schwächer als kurze und dicke Gasfedern.

Datenblatt und 3D-CAD

Wenn Sie für Federn Datenblätter im PDF-Format oder 3D-CAD-Zeichnungen im .step-, .iges- oder .sat-Format wünschen, können Sie diese kostenlos herunterladen, indem Sie auf das 3D-CAD-Symbol neben der Artikelnummer in der Tabelle klicken.
